【摘要】：

    隨著消費電子、5G產業快速更迭，F(xiàn)PC柔性板、PI膜、覆蓋膜對加工精度要求持續提升。模切、機械分板等接觸式加工易產生毛刺、板材變形、金手指損傷，長脈沖激光加工易碳化發黑，用傳統方式無法蝕刻覆蓋膜而不傷基材。超越激光紫外/綠光皮秒激光切割機，輸出脈沖寬度≤15ps,實現低碳化冷加工，為FPC切割、外形切割、PI膜蝕刻提供高效精密加工方案。

      FPC柔性板、PI膜覆蓋膜等材料廣泛應用于消費電子、5G通信等高端制造領域。然而，模切與機械分板工藝在處理這些精密材料時，易產生毛刺、板材擠壓變形、金手指崩邊等問題；長脈沖激光加工往往伴隨碳化發黑問題，尤其在PI膜蝕刻露銅工藝中，容易過切損傷底層銅箔，直接影響產品良率與可靠性。

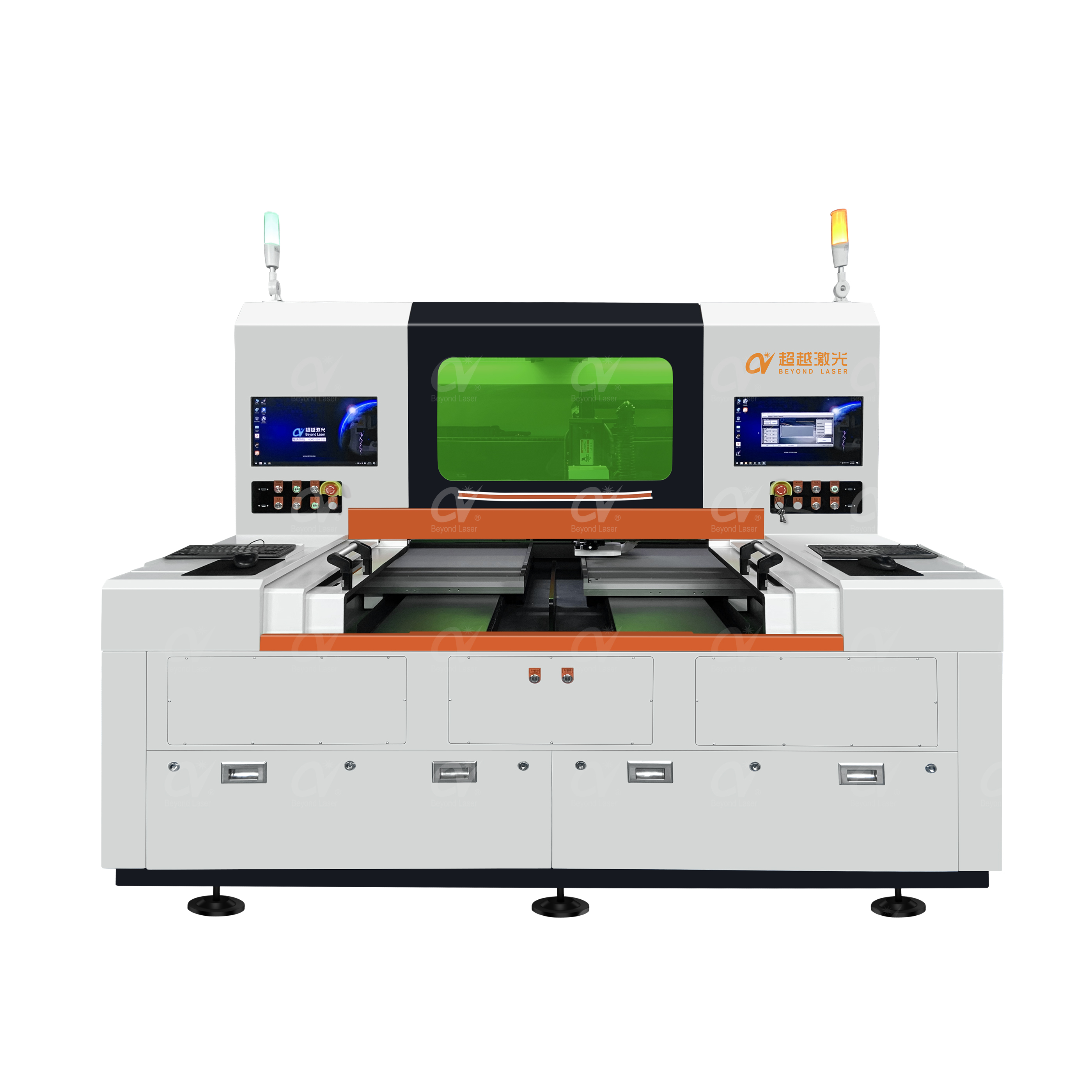

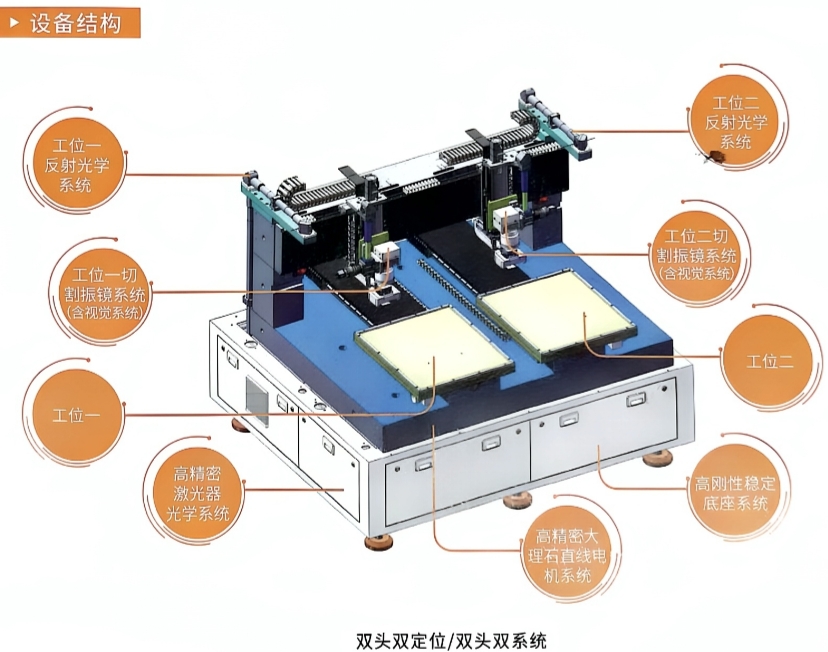

     為破解FPC與膜類卷料的精密加工難題，超越激光全新推出紫外/綠光皮秒激光切割機。本系列包含三款機型：?jiǎn)晤^雙平臺（型號CY-CT2PZ1-6555 / CY-CT2PL1-6555）、雙頭雙定位（型號CY-CT2PZ1-S1-6555 / CY-CT2PL1-S1-6555）、雙頭雙系統（型號CY-CT2PZ2-S2-6555 / CY-CT2PL2-S2-6555）。設備采用雙平臺650*550mm雙幅面設計，專注于FPC/薄膜外形切割；搭載紫外/綠光皮秒激光器，輸出脈沖寬度≤15ps，實現低碳化冷加工；配備大理石高精度直線電機平臺與CCD視覺定位系統(CCD定位精度±5μm)，定位精度±3μm，兼顧小批量打樣與大批量產線生產。

     該設備具備多重核心優勢：一是單頭雙平臺機型，激光器不停歇生產，同一種工序兩個平臺同步加工，效率翻倍，使得設備利用率變高，650*550mm大幅面，兼容覆蓋膜和外形切割；Mark點獨立定位，智能分光，單激光器兩束光，保養成本更低；二是雙頭雙系統，可同時切割不同類型產品，雙系統控制，雙操作界面，兼容性強，雙激光器兩束光；三是低碳化冷加工，輸出脈沖寬度≤15ps，碳化范圍極小，肉眼幾乎看不到碳化，加工面精細光滑；四是高效皮秒，重復頻率可達兆赫茲，同時振鏡速度可達3000mm/s，比納秒提高1.5-2倍；五是高精度，直線電機重復精度±2μm、定位精度±3μm，加工綜合精度±25μm（不含來料漲縮），漲縮補償能力≦1‰，滿足高端電子精密加工要求。

     在實際打樣過程驗證中，本設備表現優異。以PI膜蝕刻露銅工藝為例，皮秒激光可精準去除表層PI膜，底層銅箔完好無損傷，蝕刻邊緣整齊;滿足高端電子精密加工要求；針對FPC切割、銅箔FPC等材料切割，設備無機械接觸應力，有效規避板材拉扯變形、微裂紋問題，切割輪廓規整，邊緣低碳化，金手指無崩邊。相較常規接觸式加工，本設備既保證加工精度，又有效提升產品良率，減少后道打磨處理工序。除PI膜與FPC外，本設備還可加工FPC背膠軟板、補強板、多層板、條形板、軟硬結合板、覆蓋膜CVL等材料，覆蓋柔性電子加工全場景。

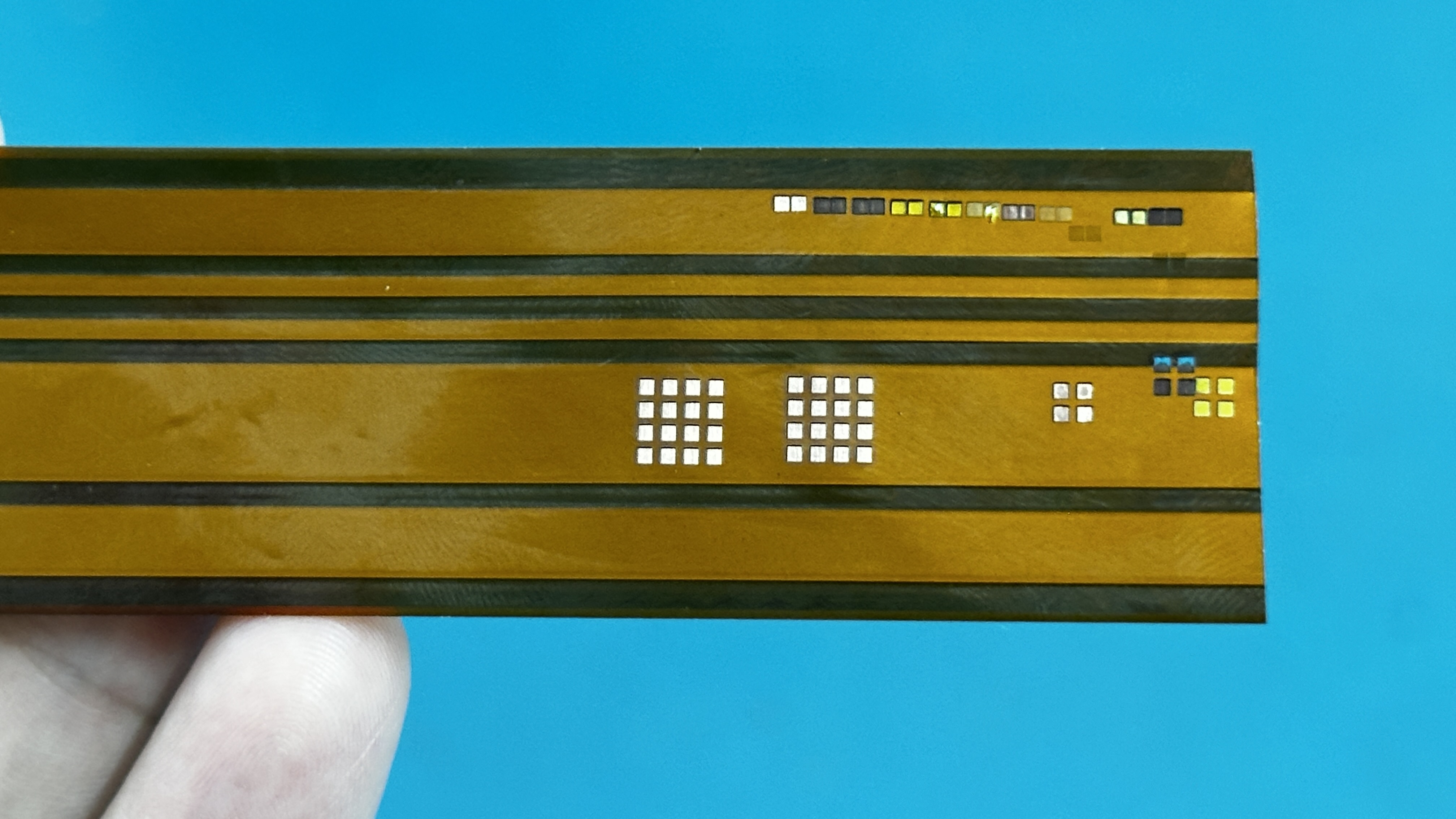

注：此圖為PI膜蝕刻露銅打樣樣品圖

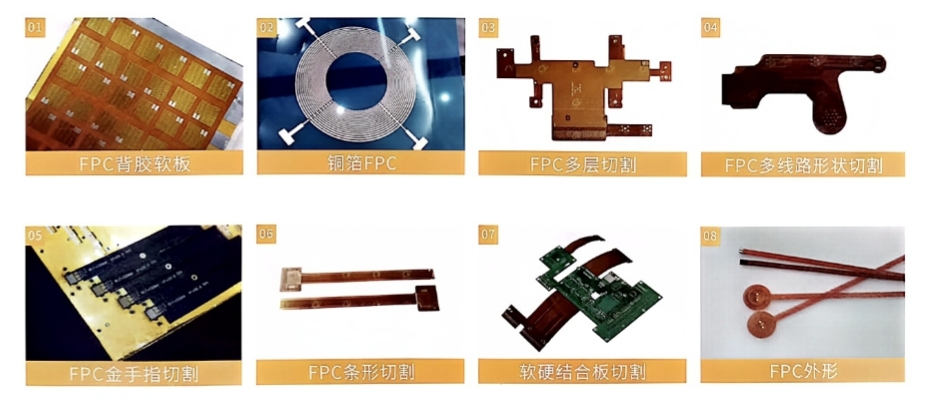

注：此圖為FPC 多材料加工效果展示（01 FPC 背膠軟板 / 02 銅箔 FPC / 03 FPC 多層切割 / 04 FPC 多線路形狀切割 / 05 FPC 金手指切割 / 06 FPC 條形切割 / 07 軟硬結合板切割 / 08 FPC 外形）

      面對FPC及膜類卷料越來越嚴苛的制程標準，超越激光的皮秒激光切割機，有效解決模切、機械分板及納秒激光加工中變形、毛刺、高碳化、過切損傷等行業難題。推薦設備：超越激光紫外/綠光皮秒激光切割機（單頭雙平臺/雙頭雙定位/雙頭雙系統可選）。如果有FPC切割、PI膜蝕刻、外形切割等加工需求，歡迎聯系超越激光獲取試樣和定制化加工方案。

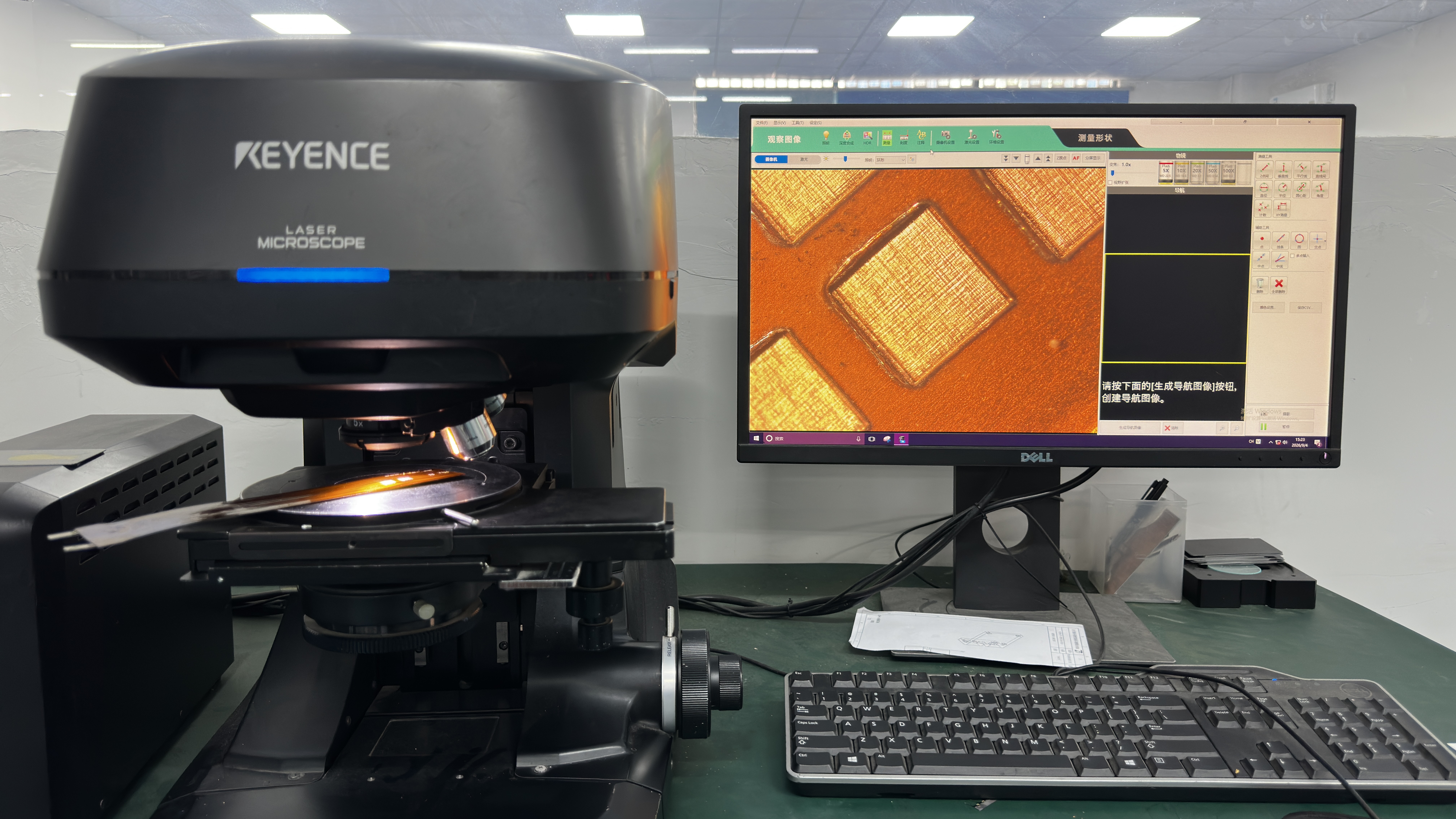

注：此圖為PI膜蝕刻露銅打樣樣品顯微鏡質檢圖
