氮化硅陶瓷薄板作為 “第三代先進陶瓷” 的核心材料,其微孔加工技術曾長期被國外壟斷,進口設備的高成本與技術封鎖,制約著我國半導體、航空航天等領域的升級。近年來,國產激光鉆孔設備通過核心技術突破,實現了從 “受制于人” 到 “自主可控” 的轉變,成為推動氮化硅加工國產化的關鍵力量。
在國產設備成熟前,國內企業使用的進口激光鉆孔設備存在難以規避的短板:
1.成本高企:?jiǎn)闻_進口設備售價 500-800 萬元,年均維護費用超 50 萬元,折舊成本占產品總成本的 20%,中小企業難以承擔。某陶瓷材料廠曾因設備采購成本過高,被迫放棄高精度氮化硅部件的研發。
2.響應滯后:進口設備的售后響應周期常超 72 小時,核心部件更換需等待 15-30 天。2022 年某半導體封裝廠因激光發生器故障停工 12 天,直接損失超 1800 萬元。
3.適配性差:進口設備參數基于國外氮化硅材料設計,對國產薄板(含硅量差異 5%-8%)的加工易出現微孔尺寸波動(±0.01mm),合格率僅 65%,遠低于進口材料的 90%。
國產設備通過自主創(chuàng )新,在核心技術上實現全面突破:

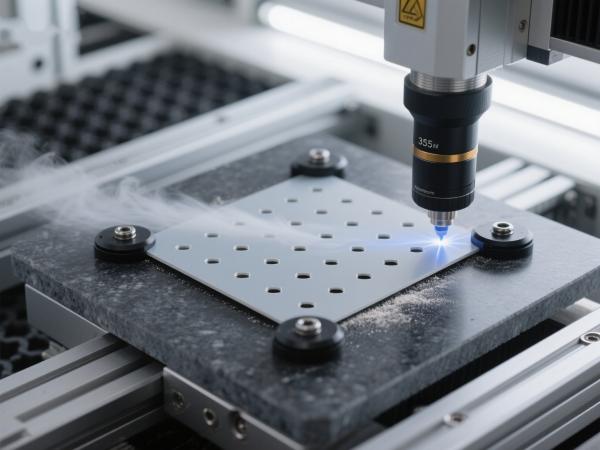

1.光路系統自主化:突破高功率紫外激光器技術壟斷,355nm 激光器輸出功率穩定在 30W 以上,脈沖穩定性(CV 值)≤2%,與國際水平持平。針對國產氮化硅的致密度差異,設備采用可調諧光路設計,通過波長微調(±5nm)適配不同材料特性,使國產薄板加工合格率提升至 92%。
2.智能控制系統迭代:搭載自主研發的數控系統,支持 G 代碼與 CAD 圖紙無縫對接,內置 100 + 工藝模板 —— 涵蓋 0.1-1mm 厚度、0.01-1mm 孔徑的加工參數,操作人員經 1 周培訓即可上崗,較進口設備的 3 個月周期大幅縮短。
3.性?xún)r(jià)比優勢顯著:國產設備售價 150-200 萬元,核心部件國產化率超 90%,年均維護成本降至 10 萬元以?xún)?。?10 年使用壽命計算,綜合成本僅為進口設備的 1/5,讓中小廠商可負擔精密加工投入。
經過五年市場驗證,國產激光鉆孔設備已在多領域實現穩定應用:
1.7nm 芯片封裝領域:某國內封裝企業引入 10 臺國產設備,加工 0.2mm 厚氮化硅散熱基板(每片 5000 個 Φ0.05mm 微孔)。設備連續運行 3000 小時無故障,微孔公差控制在 ±0.003mm,合格率 99.5%,完全滿足高端芯片需求,設備投入較進口方案節省 6000 萬元。
2.航空發動機部件:某航空制造企業用國產設備加工氮化硅熱交換薄板,成功實現 0.1mm 厚薄板上 45° 傾斜 Φ0.08mm 微孔加工,深徑比 1:8,熱交換效率提升 30%,打破國外技術封鎖。
3.動力電池絕緣件:某新能源廠商采用國產設備加工 Φ0.1mm 絕緣微孔,單日產能達 5000 片,內壁粗糙度 Ra≤0.5μm,絕緣性能提升 20%,設備運行 1 年即收回投資。
國產設備正朝著 “多功能集成” 與 “極限加工” 方向升級:新一代設備已實現 “微孔 + 切割 + 刻蝕” 一體化加工,效率再提升 50%;針對 1200×1200mm 大尺寸薄板的專用設備已量產,滿足光伏、風電領域需求。
從 “卡脖子” 到 “自主可控”,國產激光鉆孔設備不僅降低了氮化硅加工門檻,更推動了我國高端陶瓷產業鏈的自主化。在制造強國戰略下,這類設備將持續突破技術邊界,助力 “中國智造” 在全球精密制造領域占據一席之地。
