在醫療設備、工業控制、軍工電子等領域，高可靠性電子元件對基材的 “穩定性、耐候性” 要求極高，HTCC（高溫共燒陶瓷）材料因耐高溫、抗腐蝕、信號傳輸穩定的特性，成為這類元件的首選。但 HTCC 材料的加工卻長期受困于 “精度不足易失效”“批量一致性差”“加工損傷影響壽命” 三大問題。而激光切割機以 “無應力、高精度、低損耗” 的優勢，成為解決這些難題的核心設備，推動高可靠性電子元件生產效率與質量雙提升。

一、高可靠性電子元件對 HTCC 加工的三大嚴苛要求

高可靠性電子元件的應用場景，決定了 HTCC 材料加工必須滿足 “零缺陷” 標準，具體要求集中在三點：

1.精度要求：HTCC 基板上的線路間距、微孔直徑常需控制在 0.05mm 以?xún)?，若偏差超過 0.01mm，可能導致元件信號中斷，比如醫療設備中的 CT 探測器，微小偏差會(huì )影響成像精度；

2.一致性要求：批量生產中，每片 HTCC 基板的加工尺寸、邊緣質量需完全一致，否則會(huì )影響元件組裝精度，工業控制 PLC 模塊若存在尺寸偏差，可能導致接觸不良；

3.無損傷要求：HTCC 材料脆性大，加工中若產生微裂紋，會(huì )大幅縮短元件壽命，軍工電子中的雷達元件，微裂紋可能在振動環境下引發斷裂，造成設備故障。

傳統加工方式完全無法滿足這些要求：機械切割的應力會(huì )產生微裂紋，化學蝕刻的精度偏差超 0.02mm，電火花加工無法適配絕緣材料。直到激光切割機的應用，才讓 HTCC 加工達到 “高可靠性” 標準。

二、激光切割機解決 HTCC 加工難題的四大關鍵能力

適配高可靠性電子元件生產的激光切割機，通過針對性技術設計，從 “無損傷、一致性、低損耗、多功能” 四個維度，徹底破解 HTCC 加工痛點：

1. 無應力加工：避免 HTCC 材料產生微裂紋

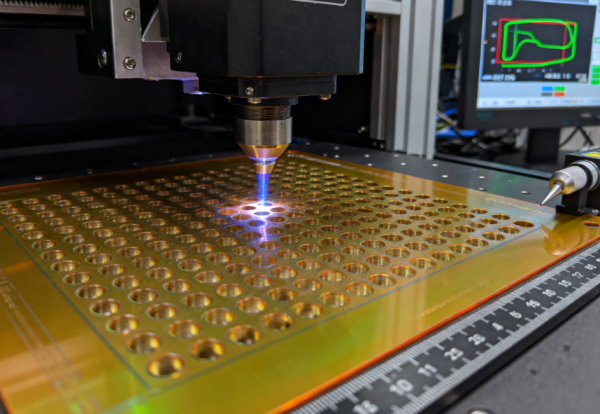

激光切割機采用非接觸式加工，激光束通過高能量密度局部消融 HTCC 材料，不會(huì )對整體產生擠壓或摩擦，從根源上杜絕機械應力引發的微裂紋。同時，設備可精準控制激光脈寬（最短達 1ns），將熱影響區（HAZ）控制在 5μm 以?xún)?，遠小于 HTCC 材料的晶粒尺寸，不會(huì )改變材料的機械性能與電氣性能。

某醫療設備企業測試顯示，用激光切割機加工 CT 探測器 HTCC 基板，微裂紋率從機械切割的 23% 降至 0.3% 以下，元件使用壽命延長 3 倍以上。

2. 高精度控制：保障 HTCC 批量加工一致性

批量生產中，激光切割機通過 “運動控制 + 視覺定位” 雙重保障，確保每片 HTCC 基板的加工精度一致：

運動控制系統的定位精度達 ±0.001mm，激光束軌跡偏差＜0.0005mm，確保加工尺寸統一；

CCD 視覺定位系統可實時捕捉基板擺放偏差，自動修正加工路徑，即使基板存在 0.1mm 的擺放偏移，也能精準補償；

激光能量穩定性控制在 ±2% 以?xún)?，確保每一次切割、打孔的深度、寬度完全一致。

某工業控制廠商用激光切割機批量加工 HTCC PLC 基板，尺寸一致性控制在 ±0.005mm 以?xún)?，批量合格率從傳統的 78% 提升至 99.5%，大幅減少返工成本。

3. 低損耗加工：降低 HTCC 材料生產成本

HTCC 材料原材料成本高（每平方米基板價格超 5000 元），傳統加工的損耗率常超 10%，而激光切割機可從三方面降低損耗：

切割縫隙（Kerf）僅 0.02mm，遠小于機械切割的 0.1mm，相同尺寸基板可多加工 15% 的元件；

加工良率高，返工率＜0.5%，避免因加工失敗導致的材料浪費；

無需刀具，僅需定期更換激光管（使用壽命超 1 萬小時，更換成本約 3000 元），較機械切割的刀具成本（每月超 2 萬元）降低 85%。

某軍工電子企業引入激光切割機后，HTCC 材料損耗率從 12% 降至 2%，每年節省材料成本超 60 萬元，設備投入 6 個月即可收回。

4. 多功能集成：實現 HTCC 全工序一體化加工

高可靠性電子元件的 HTCC 基板，常需 “打孔、切割、刻槽、劃線” 多道工序，傳統加工需多臺設備配合，易產生定位偏差。而激光切割機可實現 “一機集成多工序”：

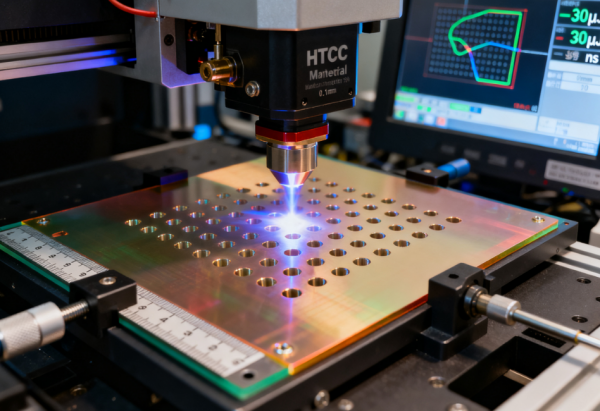

打孔：支持 0.05-1mm 直徑，可加工盲孔、通孔，適配醫療設備的信號接口需求；

切割：可切割直線、曲線、異形輪廓，最小半徑 0.03mm，滿足工業控制元件的外殼適配；

刻槽：加工 0.01-0.5mm 深度的線路槽，線寬精度 ±0.003mm，確保線路導通穩定；

劃線：在基板表面刻制定位線或標識，線寬最小 0.02mm，方便后續組裝。

這種集成能力不僅減少設備占地面積（節省 50% 空間），還避免多設備定位偏差，進一步提升加工精度。

三、激光切割機在高可靠性電子元件中的典型應用案例

案例 1：醫療設備 CT 探測器 HTCC 基板加工

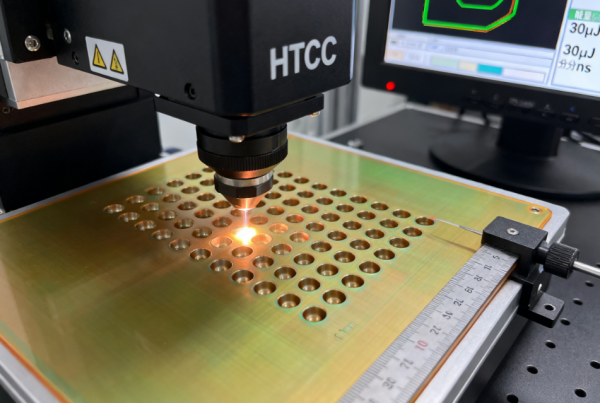

某醫療設備企業生產 CT 探測器時，HTCC 基板需加工 “0.1mm 直徑微孔陣列（間距 0.2mm）”，且要求無任何微裂紋。引入激光切割機前，采用化學蝕刻工藝：

加工周期：22 小時 / 批次，日均產能僅 100 片；

成本問題：蝕刻液處理成本每月 1.5 萬元，良率 75%；

質量風險：蝕刻后基板邊緣存在微小毛刺，需人工打磨，易產生微裂紋。

引入激光切割機后，調整參數（激光脈寬 5ns、頻率 40kHz）：

加工周期：3 小時 / 批次，日均產能提升至 800 片；

成本優化：無廢液處理成本，良率 99.8%；

質量提升：邊緣粗糙度 Ra 0.15μm，無毛刺、無微裂紋，CT 探測器成像精度提升 15%。

案例 2：工業控制 PLC 模塊 HTCC 基板加工

某工業控制廠商生產 PLC 模塊，HTCC 基板需 “異形切割（輪廓公差 ±0.005mm）+0.03mm 深度線路槽”。傳統機械切割存在以下問題：

精度不足：尺寸偏差超 0.01mm，組裝時接觸不良率 12%；

效率低下：?jiǎn)纹庸?/span> 12 分鐘，日均產能 300 片；

損耗嚴重：崩邊率 10%，材料浪費超 5 萬元 / 月。

引入激光切割機后，通過 CAD 圖形導入 + 視覺定位：

精度達標：尺寸偏差控制在 ±0.003mm，接觸不良率降至 0.5%；

效率提升：?jiǎn)纹庸?/span> 2 分鐘，日均產能提升至 1800 片；

損耗降低：崩邊率＜0.5%，每月節省材料成本 4.8 萬元。

四、企業選擇 HTCC 加工用激光切割機的核心考量

企業引入激光切割機加工 HTCC 材料時，需重點關注三個維度，確保設備適配需求：

1.參數適配性：優先選擇 “脈寬可調（1-100ns）、能量穩定（±2% 以?xún)龋?、視覺定位精度（±0.001mm）” 的設備，確保能覆蓋不同厚度、不同結構的 HTCC 加工；

2.穩定性：關注核心部件（激光發生器、振鏡、運動導軌）的使用壽命，選擇連續運行故障率＜2% 的設備，避免影響生產進度；

3.服務能力：選擇可提供 “上門安裝調試、參數培訓、售后維修（響應時間＜24 小時）” 的廠商，確保設備快速投產，減少停機損失。

五、激光切割機助力高可靠性電子元件升級

隨著高可靠性電子元件對 “小型化、高集成” 的需求增長，激光切割機的技術迭代也在加速：未來，設備將搭載 “AI 參數自?xún)?yōu)化系統”，可根據 HTCC 材料的成分、厚度自動匹配最佳加工參數；同時，飛秒激光技術的普及，將實現 HTCC 材料的 “零熱損傷加工”，進一步提升元件可靠性。

對于企業而言，激光切割機不僅是解決 HTCC 加工難題的工具，更是提升高可靠性電子元件競爭力的核心裝備。
