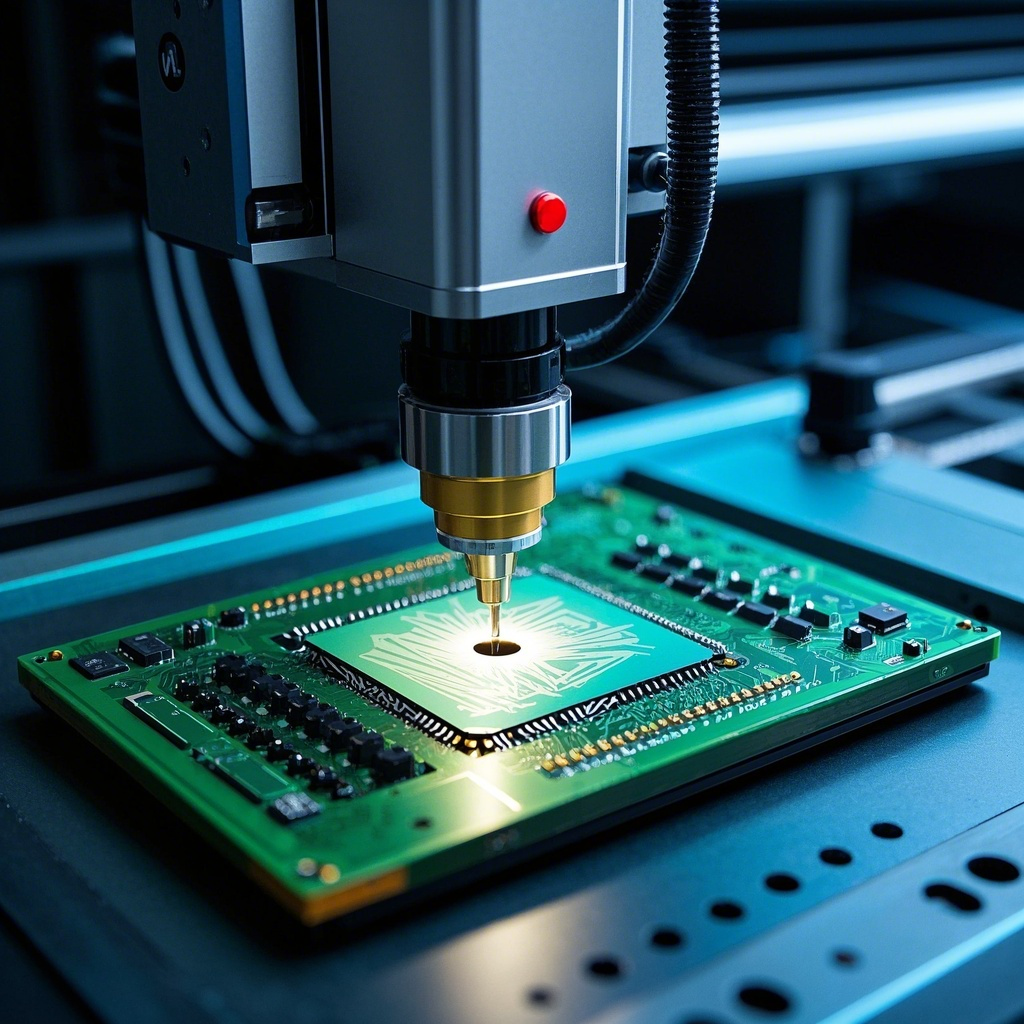

在半導體制造領域，集成電路板的微型化趨勢對鉆孔工藝提出了前所未有的挑戰。作為深圳激光鉆孔設備廠家的領軍企業，研發的激光轉孔設備憑借非接觸式加工、超精細控制等特性，成為行業升級的核心解決方案。本文將深度解析激光鉆孔設備在技術、應用及選型方面的創(chuàng )新突破。

一、激光鉆孔設備的核心技術突破

1.超短脈沖激光器的應用
采用皮秒級激光器（脈寬＜100ps），通過超短脈沖能量集中釋放，實現材料瞬間汽化。這種冷加工模式特別適用于陶瓷、聚酰亞胺等熱敏材料，確?？妆跓o(wú)炭化、無毛刺，真圓度達 95% 以上。

2.雙光路分光技術提升效率
創(chuàng )新設計的單激光器雙光路系統，可同步驅動兩個加工頭獨立工作，鉆孔效率提升 100%。以行業標桿機型為例，其鉆孔速度高達 2000 孔 / 秒，支持 650mm×450mm 大幅面加工，XY 平臺拼接精度≤±3μm，滿足規?；a(chǎn)需求。

3.智能視覺定位系統
配備 CCD 預掃描與多特征定位技術，可識別十字、實心圓、L 型直角邊等多種標記，確?？孜痪?±5μm。該技術有效解決了高密度電路板中相鄰孔間距僅數微米的加工難題。

二、激光鉆孔設備的行業應用優勢

1.應對多樣化材料挑戰
從 FR4、PTFE 等傳統基材到 ABF、LCP 等先進封裝材料，激光鉆孔設備均能實現穩定加工。某國產設備在 ABF 基板上鉆出 30μm 微孔，突破傳統工藝極限。

2.高縱橫比孔加工能力
通過優化光束質量（M2＜1.3）與聚焦光斑直徑（Φ8μm），設備可實現 10:1 以上的深徑比鉆孔。這種能力在 TSV 硅通孔、噴油嘴微孔等領域具有不可替代性。

3.全流程自動化集成
支持真空吸附夾具、雙工位上下料機械手等配置，實現從定位、鉆孔到檢測的全流程無人化操作。結合工業 4.0 協議，可無縫對接智能生產線，降低人工干預成本。

三、選擇激光鉆孔設備的 5 大關鍵考量

1.激光器類型與功率匹配
紫外（355nm）、紅外（1064nm）激光器各有優勢：紫外激光適合銅箔切割，紅外激光更擅長陶瓷穿透。需根據材料厚度與孔徑要求選擇 10-100W 功率區間的設備。

2.加工穩定性驗證
關注設備的長期運行數據，如 2 萬小時無耗材設計、恒溫冷卻系統等。優質設備應通過 ISO9001 認證，并提供至少 1 年質保服務。

3.售后服務體系
選擇具備本地化服務能力的廠商，確保故障響應時間＜24 小時。例如，某廠商在全國設有 8 大服務中心，可提供遠程診斷與現場維護支持。

4.激光鉆孔設備價格分析
市場價格區間為 80-300 萬元，需綜合考慮設備壽命（＞10 萬小時）與維護成本，選擇性?xún)r(jià)比最優方案。

5.行業案例參考
參考設備在 HDI 板、FC-BGA 封裝基板等領域的實際案例。某國產設備在算力芯片封裝中實現 30μm 孔徑量產，良率達 99.5%。

常見問題解答

Q：激光鉆孔設備可以加工哪些材料？
A：支持 FR4、PTFE、陶瓷、ABF、LCP 等多種材料，尤其適合傳統機械鉆孔難以處理的高硬度、熱敏材料。

Q：設備維護成本高嗎？
A：高端設備采用無耗材設計，2 萬小時免維護，年維護成本低于 10 萬元（數據來源：2025 年 PCB 制造設備白皮書）。

結語

隨著 5G、AI 技術的發展，集成電路板的集成度將持續提升，激光鉆孔設備作為微納加工的核心裝備，正迎來更廣闊的市場空間。作為深圳激光鉆孔設備廠家，我們將繼續以技術創(chuàng )新為驅動，為全球客戶提供定制化解決方案，助力產業升級。立即咨詢獲取報價，或查看設備參數！
